Sous presque tous les chauffe-eau à accumulation se trouve une petite pièce en laiton, souvent surmontée d’une manette rouge ou bleue, d’où part un tuyau d’évacuation. C’est le groupe de sécurité. On ne le remarque que le jour où il goutte, fuit ou fait déborder le siphon. Pourtant, c’est lui qui empêche la cuve de votre ballon de subir une pression dangereuse. Voici à quoi il sert, comment l’entretenir en dix secondes par mois, et que faire quand il se met à fuir.

À quoi sert le groupe de sécurité d’un chauffe-eau

Quand l’eau chauffe, elle se dilate : un ballon de 200 litres qui passe de l’eau froide du réseau à l’eau chaude de consigne voit son volume d’eau augmenter de quelques litres. Dans une cuve fermée, cette dilatation fait monter la pression. Sans échappatoire, elle finirait par déformer ou fissurer la cuve.

Le groupe de sécurité, installé sur l’arrivée d’eau froide du chauffe-eau, remplit plusieurs fonctions à la fois :

Soupape de sécurité
Au-delà d’une pression de tarage (le plus souvent 7 bars sur les modèles courants), elle s’ouvre et laisse s’échapper un peu d’eau vers l’évacuation.
Clapet anti-retour
Il empêche l’eau chaude du ballon de repartir dans le réseau d’eau froide de la maison.
Robinet d’arrêt
Il permet de couper l’arrivée d’eau froide du ballon.
Vidange
La manette permet d’ouvrir la soupape à la main, pour l’entretien ou pour vider le ballon.

Il est obligatoire sur les chauffe-eau électriques et thermodynamiques à accumulation : il fait partie de toute installation conforme.

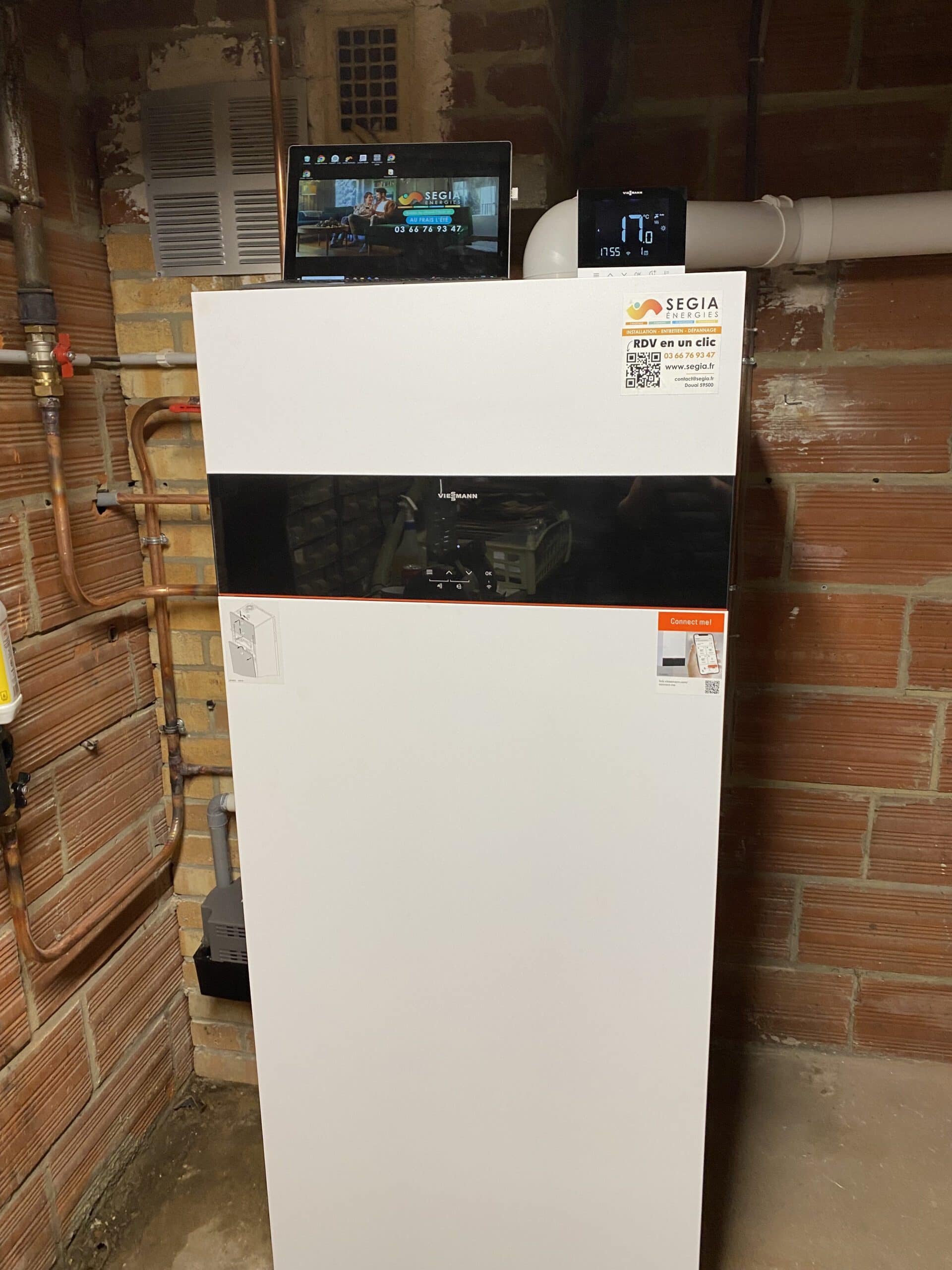

Chaudière gaz installée par nos techniciens

Le groupe de sécurité goutte pendant la chauffe : est-ce normal ?

Oui, dans une certaine mesure. Pendant que le ballon chauffe, l’eau qui se dilate doit bien sortir quelque part : quelques gouttes, voire un petit filet d’eau intermittent, s’écoulent alors par l’évacuation du groupe de sécurité. C’est le signe qu’il fait son travail.

Ce qui n’est pas normal :

Un écoulement permanent, jour et nuit, même quand le ballon ne chauffe pas ;
un débit important
À chaque chauffe, qui fait déborder le siphon ;
aucune goutte du tout
Pendant des mois, alors que le ballon chauffe chaque nuit : la soupape est peut-être bloquée par le calcaire.

Pour distinguer les deux, observez l’évacuation pendant la chauffe, en heures creuses si votre ballon fonctionne la nuit, puis en journée quand il ne chauffe pas.

Le geste d’entretien à faire chaque mois

Les fabricants recommandent de manœuvrer la soupape du groupe de sécurité une fois par mois. Le geste prend quelques secondes :

1Repérez la manette :
Ou le bouton de vidange sur le dessus du groupe de sécurité.
2Tournez-la :
Ou soulevez-la selon le modèle, sur quelques secondes : de l’eau s’écoule par l’évacuation.
3Relâchez :
Et vérifiez que l’écoulement s’arrête.

Ce passage d’eau entraîne les petites particules de calcaire et de rouille qui, sans cela, finiraient par se déposer sur le siège de la soupape. Une soupape entartrée ne s’ouvre plus correctement, ou ne se referme plus et fuit en continu. Si la manette est dure ou ne bouge plus, n’insistez pas en force : faites contrôler le groupe.

Dans une région où l’eau est calcaire, ce geste compte encore plus. Notre configurateur d’adoucisseur affiche la dureté de l’eau mesurée dans votre commune.

Groupe de sécurité qui fuit en continu : les causes

Un groupe de sécurité qui coule en permanence peut avoir plusieurs origines :

Du calcaire ou une impureté sur la soupape
Elle ne se referme plus complètement. Quelques manœuvres de la manette suffisent parfois à la décoller.
Une pression d’arrivée d’eau trop élevée
Si la pression du réseau dépasse ce que supporte la soupape, elle s’ouvre en permanence. Un réducteur de pression posé sur l’arrivée générale règle le problème ; il est conseillé quand la pression du réseau est forte.
Un groupe de sécurité usé
Ressort fatigué, joint abîmé. Il se remplace, c’est une pièce d’usure.
Un thermostat défaillant
Si l’eau chauffe trop, la dilatation est plus forte et la soupape s’ouvre davantage. Une eau anormalement brûlante au robinet doit alerter.

À l’inverse, une fuite au niveau des raccords, et non par l’évacuation, vient plutôt d’un joint ou d’un raccord desserré. Et une fuite sous la cuve elle-même est plus inquiétante : elle peut signaler une cuve percée par la corrosion.

Que faire face à une fuite, étape par étape

1Coupez l’alimentation électrique :
Du chauffe-eau au tableau électrique.
2Fermez l’arrivée d’eau froide :
Du ballon, avec le robinet du groupe de sécurité ou la vanne en amont.
3Observez d’où vient l’eau :
Évacuation du groupe, raccord, ou cuve. Prenez une photo, elle aidera le technicien.
4Protégez le sol :
Et videz le récipient ou le siphon si l’eau déborde.
5Faites intervenir un professionnel :
Si l’écoulement ne cesse pas après quelques manœuvres de la manette, ou si l’eau vient de la cuve.

Ne bouchez jamais l’évacuation du groupe de sécurité pour arrêter une fuite : c’est précisément ce qui protège la cuve d’une surpression.

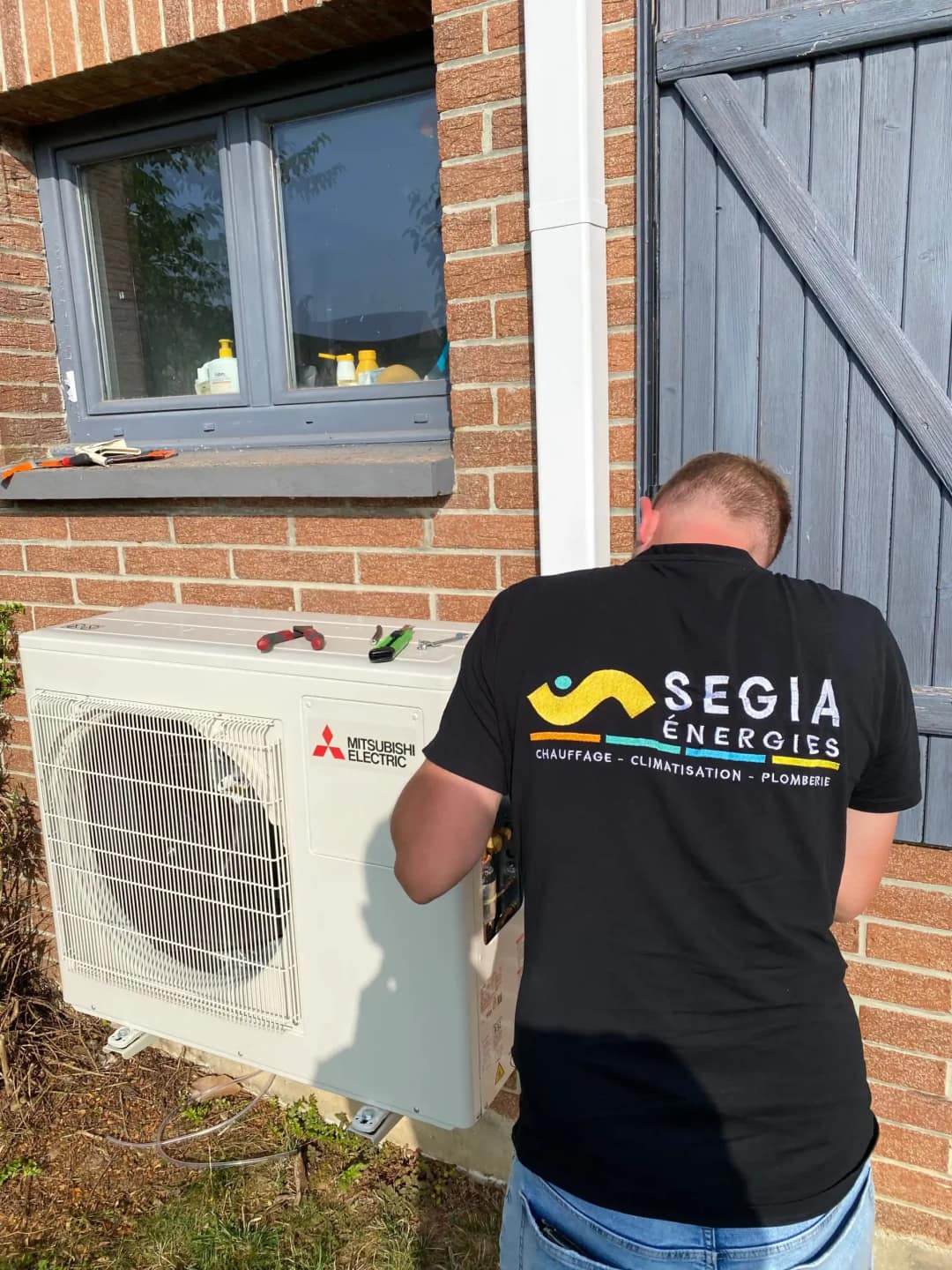

Pompe à chaleur posée par nos techniciens

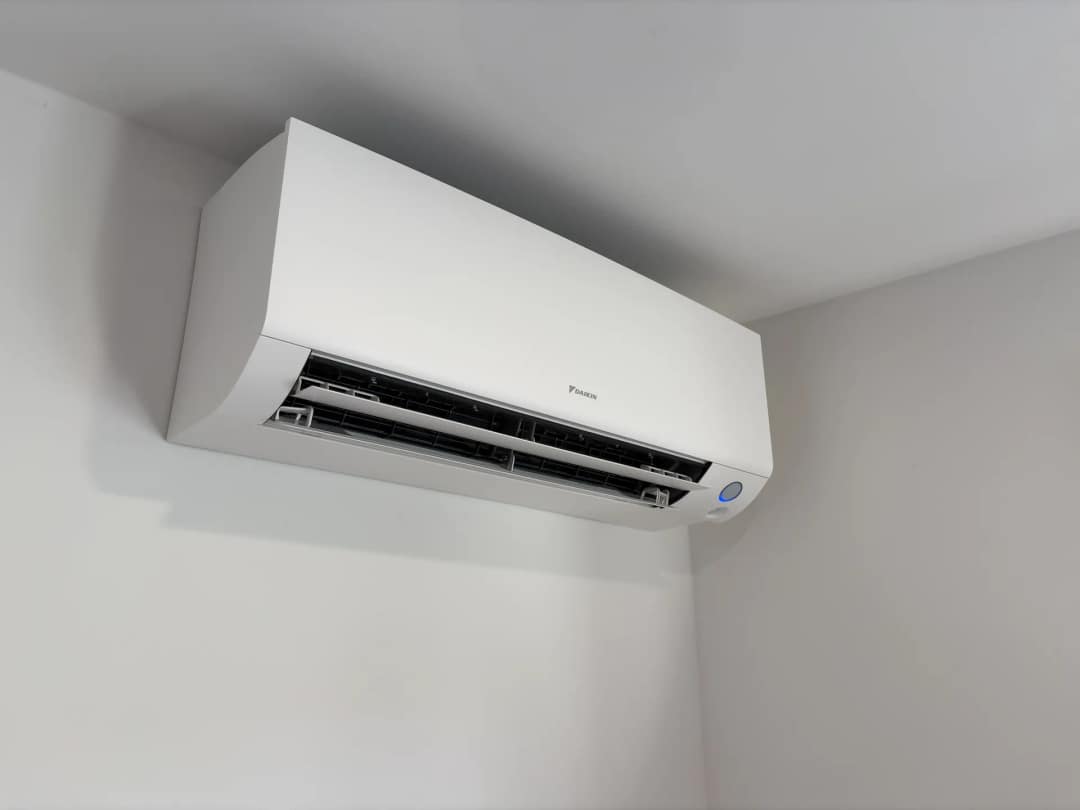

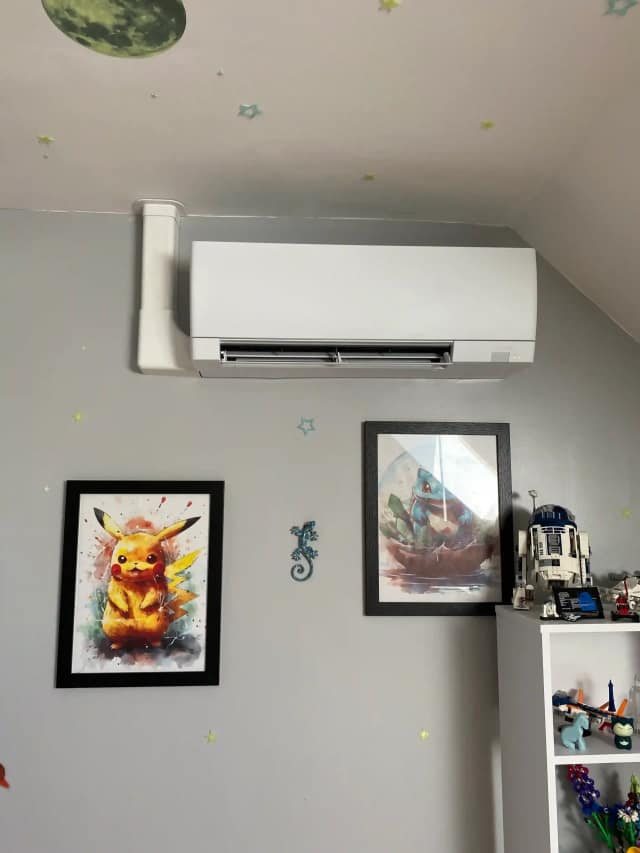

Climatisation réversible posée par nos techniciens

Quand et comment remplacer le groupe de sécurité

Le groupe de sécurité est une pièce d’usure. Il se remplace notamment :

quand il fuit en continu malgré les manœuvres ;
quand la manette est bloquée ou que la soupape ne laisse plus rien passer ;
à chaque remplacement du chauffe-eau
On ne garde pas l’ancien groupe sur un ballon neuf.

Le remplacement demande de couper l’eau et l’électricité, de vidanger en partie le ballon, de démonter les raccords et de poser un groupe adapté au diamètre de l’installation, avec un siphon d’évacuation raccordé aux eaux usées. C’est une intervention de plomberie courante, que nous réalisons lors d’un entretien de chauffe-eau ou d’un dépannage plomberie.

Symptôme, cause probable, que faire : le tableau récapitulatif

Ce que vous constatez	Cause probable	Que faire
Quelques gouttes pendant la chauffe	Dilatation normale de l’eau	Rien : le groupe fait son travail
Écoulement continu, ballon à l’arrêt	Soupape entartrée ou usée, pression du réseau trop forte	Manœuvrer la manette ; si rien ne change, faire contrôler, envisager un réducteur de pression
Jamais une goutte en plusieurs mois	Soupape bloquée par le calcaire	Manœuvrer doucement ; si elle reste bloquée, remplacer le groupe
Fuite au niveau d’un raccord	Joint ou raccord desserré	Couper l’eau, faire refaire le raccord
Eau sous la cuve, hors raccords	Cuve percée par la corrosion	Couper eau et électricité ; remplacement du ballon à prévoir
Siphon qui déborde à chaque chauffe	Évacuation bouchée ou sous-dimensionnée, débit anormal	Nettoyer l’évacuation, faire vérifier la pression et le thermostat

Bien installer un groupe de sécurité : les règles à respecter

Un groupe de sécurité ne protège le ballon que s’il est correctement posé. Lors d’un remplacement ou d’une nouvelle installation, plusieurs règles s’appliquent :

Sur l’arrivée d’eau froide, au plus près du ballon : c’est par là que la pression se règle.
Aucune vanne ni aucun clapet
Entre le groupe de sécurité et le chauffe-eau : rien ne doit pouvoir l’isoler de la cuve.
Une évacuation raccordée aux eaux usées
Par un siphon avec un entonnoir, qui laisse voir l’écoulement et empêche les odeurs de remonter.
Un raccord isolant
Entre le ballon et une tuyauterie en cuivre, pour limiter la corrosion de la cuve.
Un réducteur de pression
En amont quand la pression du réseau est forte.

Ces points sont vérifiés à chaque pose de chauffe-eau par nos techniciens. Si votre installation ne les respecte pas, par exemple un groupe sans évacuation qui coule directement au sol, mieux vaut la faire reprendre.

Vidanger un chauffe-eau grâce au groupe de sécurité

Le groupe de sécurité sert aussi à vider le ballon, avant un déménagement, une longue absence en hiver dans une maison non chauffée, ou un remplacement. Le principe : couper l’électricité, fermer l’arrivée d’eau froide, ouvrir un robinet d’eau chaude pour faire entrer de l’air, puis ouvrir la vidange du groupe de sécurité et laisser l’eau s’écouler vers l’évacuation. L’opération est longue, car l’évacuation a un faible débit. Notre guide comment vider un chauffe-eau détaille chaque étape et les précautions à prendre, l’eau pouvant être très chaude.

Groupe de sécurité et chauffe-eau thermodynamique

Un chauffe-eau thermodynamique stocke lui aussi l’eau dans une cuve : il est équipé d’un groupe de sécurité, à entretenir de la même façon. Il possède en plus une évacuation des condensats, l’eau produite par la pompe à chaleur intégrée, à ne pas confondre avec celle du groupe de sécurité. Les deux doivent rester dégagées.

Les chauffe-eau gaz instantanés et les chaudières qui produisent l’eau chaude à la demande, sans ballon de stockage, n’ont pas de groupe de sécurité de ce type : ils ont leurs propres sécurités, contrôlées lors de l’entretien.

Votre chauffe-eau montre d’autres signes de fatigue ?

Un groupe de sécurité qui fuit est souvent le premier signe d’un ballon qui vieillit. Surveillez aussi une eau chaude qui dure moins longtemps, des bruits de bouillonnement pendant la chauffe, une eau colorée ou un disjoncteur qui saute. Si la cuve fuit ou que les réparations se répètent, le remplacement devient plus raisonnable : notre configurateur de chauffe-eau calcule le volume adapté à votre foyer et donne un prix de départ, pose comprise.

Questions fréquentes

Le groupe de sécurité est-il obligatoire ?

Oui, sur un chauffe-eau à accumulation électrique ou thermodynamique. Il protège la cuve contre la surpression et le réseau d’eau froide contre le retour d’eau chaude.

Combien d’eau peut s’écouler pendant la chauffe ?

Quelques gouttes à un petit filet intermittent pendant la montée en température sont normales. Un écoulement continu, même ballon à l’arrêt, ne l’est pas.

Puis-je changer le groupe de sécurité moi-même ?

C’est possible pour un bricoleur averti, mais il faut couper l’eau et l’électricité, vidanger en partie le ballon et poser un groupe adapté. Mal raccordé, il ne joue plus son rôle : en cas de doute, faites appel à un professionnel.

Faut-il un réducteur de pression ?

Il est conseillé quand la pression du réseau est élevée : il évite que le groupe de sécurité ne s’ouvre en permanence et protège aussi la robinetterie. Le technicien le vérifie lors de son passage.
